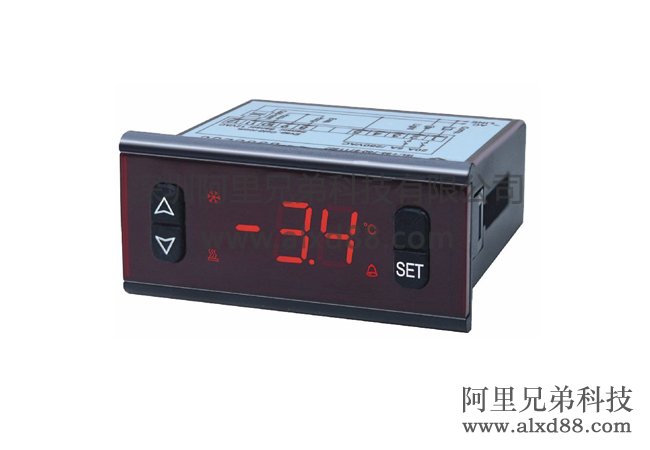

ED330數顯溫控器
型號:ED330 數字顯示溫控器
外觀尺寸:77MM(長)X 35MM(寬)X60MM深
開孔尺寸:71MM(長)X29MM(寬)
一:功能特點
·小型一體化智能控制
·溫度控制/制冷制熱模式轉換/設定記憶/自診斷
二:技術參數
1、電源:230VAC
2、感溫探頭:NTC,一條,2米長(不分正負)
3、溫度顯示范圍:—45~120℃(—49~248 °F) 精度:±1℃(±2°F)
分辨率:0.1℃(—19.9-99.9℃)
4、控制溫度范圍:—45~120℃(—49~248 °F) 出廠值:0℃(32°F)
5、工作環境溫度:—10~60℃(14~140 °F):相對濕度:20%~90%(無結露)
6、觸點容量:
·控制輸出:常開16A/250VAC
三、面板操作
1、控制溫度(停機溫度)調節:按set鍵閃爍顯示控制溫度,再按△或▽鍵變更數值并記憶。按住△鍵和▽鍵不放超過2秒鐘可快速增減數值。按set鍵退出調節狀態顯示柜溫;如不按任何鍵,六秒后恢復顯示柜溫。(控制溫度調節范圍:參數E 1~參數E 2)
2、制冷指示燈:制冷過程中,制冷燈亮;恒溫狀態制冷燈滅;延時過程中,制冷燈閃爍。
3、加熱指示燈:加熱過程中,加熱燈亮;恒溫狀態加熱燈滅;延時過程中,加熱燈閃爍。

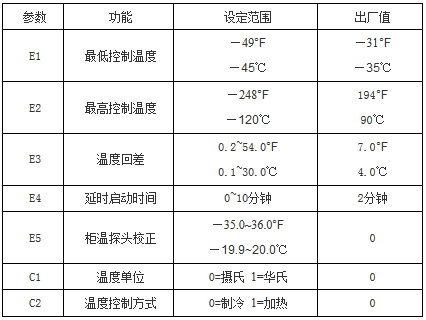

4、參數設定:
·按set鍵持續六秒后,進入?yún)?shù)設定,同時閃爍顯示E 1;
·再按set鍵改變參數選擇,依序顯示E 2、E 3、E 4、E 5、C1、C2、E 1;
·按△或▽鍵,可顯示該參數的數值并修改、存儲數據;
六秒內未再按任何鍵,返回正常操作方式。
5、恢復出廠設定值:按住▽鍵一秒后,再同時按住△鍵六秒,顯示閃爍。此時所有參數恢復成出廠 值,六秒后返回正常操作方式。
6、參數鎖定:按▽鍵持續六秒,閃爍顯示“O F F”表示鎖定,顯示“O N”表示解除鎖定。鎖
定參數后,參數只能查看不能更改?刂茰囟日{(diào)節仍有效。(出廠值“O N”)
四、功能說明
1、制冷控制:
·溫度控制方式(參數C2)設為0時,壓縮機經過延時后,當柜溫大于(控制溫度+溫差),
壓縮機啟動,柜溫小于控制溫度,壓縮機停止。
·為保護壓縮機,壓縮機每次停止的時間必須超過延時時間(E4參數)才能重新啟動。
2、加熱控制
·溫度控制方式(參數C2)設為1時,發熱器經過延時后,當柜溫小于(控制溫度-溫差),發熱器開始加熱,柜溫大于控制溫度,發熱器停止加熱。
3、非正常工作模式:
·柜溫探頭短路或高溫超限(大于120℃/248°F)顯示“HH”;柜溫探頭開路或低溫超限(小于—45℃/—41°F)顯示“LL”。報警燈閃爍。
五、安裝使用注意事項
1、為防止高頻干擾,探頭線不可與電源線或控制線捆扎并行,要分開布線。
2、如安裝需要,可延長探頭線最長至100米,不須重檢。
3、溫控器不能裝在有滴水的地方。
六、溫控器配套附件
1、感溫探頭1條
2、安裝支架1件
3、擋板1件及¢3*10MM螺絲1粒。
